Что такое фазовый переход?

Термопасты, Жидкий металл, Фазовый переход

Продолжаем вас погружать в ремонт устройств, наши методы и используемый инструмент. Сегодня речь пойдёт про термоинтерфейсы, а именно — фазовый переход (с англ. phase-change).

Если грубо разделить термоинтерфейсы на категории, то мы бы разделили их так:

• Термопасты. Имеют консистенцию от очень жидких до густых, разная теплопроводность: одни для транзисторов электроники (по типу КПТ-8), другие для компьютеров и ноутбучных систем (типа MX-4). Из плюсов: 1) невысокая цена, 2) простота нанесения и использования, 3) достаточно эффективна на мультимедийных и офисных устройствах. (ВНИМАНИЕ! НЕ используйте КПТ-8 в ваших компьютерах и ноутбуках, кто бы вам что не говорил!). Минусы: 1) не справляются с высоконагруженными системами, особенно в ноутбуках, где пространсво для системы охлаждения ограничено, 2) Достаточно быстро деградирует. Чем выше температура работы — тем быстрее деградация.
• Жидкий металл. Консистенция произрастает из названия — он достаточно жидкий (сравнить можно с шариками ртути). Из плюсов: отличная эффективность теплопередачи. Минусы: 1) Цена, 2) Методика нанесения, 3) Требуется ограничивать зону действия, т.е. выстраивать «каркас», чтобы металл не «улетел» из места его нанесения, 3) Если металл укатился — он начнет гулять по вашей плате и замыкать все подряд, 4) Даже самый качественный жидкий металл начинает со временем протравливать кристалл чипа, на который он нанесен. Хотим предостеречь вас от покупки непроверенного материала у непроверенных продавцов, т.к. это может привести у скоренному «поеданию» вашего чипа некачественным компонентом. Также не рекомендуем наносить жидкий металл туда, где он изначально не был нанесен. Лучше воспользуйтесь следующим материалом….
• Фазовый переход. Этот тип термоинтерфейса ведет себя иначе при изменении температуры. При комнатной температуре он похож на пластилин, а при достижении ~50 градусов начинается размягчаться. Фазовый переход существует достаточно давно, но он улучшался и дорабатывался именно для использования в высоконагруженных системах. Из плюсов: 1) при размягчении он вытесняет воздух и расползается, образуя максимально тонкий слой между чипом и системой охлаждения, 2) Долго сохраняет свои рабочие свойства, 3) Не вредит компонентам платы, в случае попадания на них, 4) При замене материала — он легко удаляется, в отличие от тойже термопасты, которая иногда превращается в камень. Пожалуй самый главный минус фазового перехода — это его цена.

Используемые нами материалы

Мы стараемся всегда использовать в своей работе высококачественные материалы и используем тот тип термоинтерфейса, который максимально подойдёт для вашего устройства. Мы выполняем чистку системы охлаждения вместе с заменой «термопасты», а не просто уборку пыли.

• Если для вашего устройства подходит термопаста — мы обычно используем пасту не хуже Arctic Cooling  MX-4. Это позволяет соблюсти баланс между периодами обслуживания вашего устройства и ценой этого самого обслуживания.
• Существуют устройства, в которых жидкий металл используется с завода. В этом случае мы таже наносим жидкий металл, используя заводской материал или проверенный от надежного поставщика.
• В случае использования фазового перехода (phase-change), используются всегда новейшие материалы. Лучшим, на наш взгляд, является продукция компании Laird. Мы используем Tpcm™ 7000 (Thermal Phase Change Material). Обладая теплопроводностью 7,5 Вт/мК, Tpcm™ 7000 предназначен для улучшения охлаждения в самых сложных тепловых условиях в электронике. Он отлично подходит даже для очень мощных игровых ноутбуков. Размягчаясь при температуре 50–70°C, первоначальная толщина контактной площадки может уменьшаться до толщины линии соединения до 35 мкм. В сочетании с превосходным смачиванием сопрягаемых поверхностей и вытеснением воздуха Tpcm™ 7000 обеспечивает самое низкое термо-сопротивление. Этот материал может выдерживать более 2000 часов различных нагрузок до его устаревания, что привело к подтвержденной надежности при рабочей температуре ~150°C. Tpcm™ 7000 был разработан таким образом, чтобы обеспечить необходимую липкость, оставаться на подложке и при этом легко сниматься для нанесения.

Если вам нужна чистка системы охлаждения ноутбука с заменой термопасты в Минске, мы готовы выполнить эти работы для Вас.

Мы гарантируем 100% качество выполненных услуг, даем гарантию на все выполняемые работы и запасные части.
Сервис удобно расположен в самом центре Минска на Площади Победы.
Если у вас остались вопросы, то можете связаться с нами любым удобным для вас способом. (кликабельно)

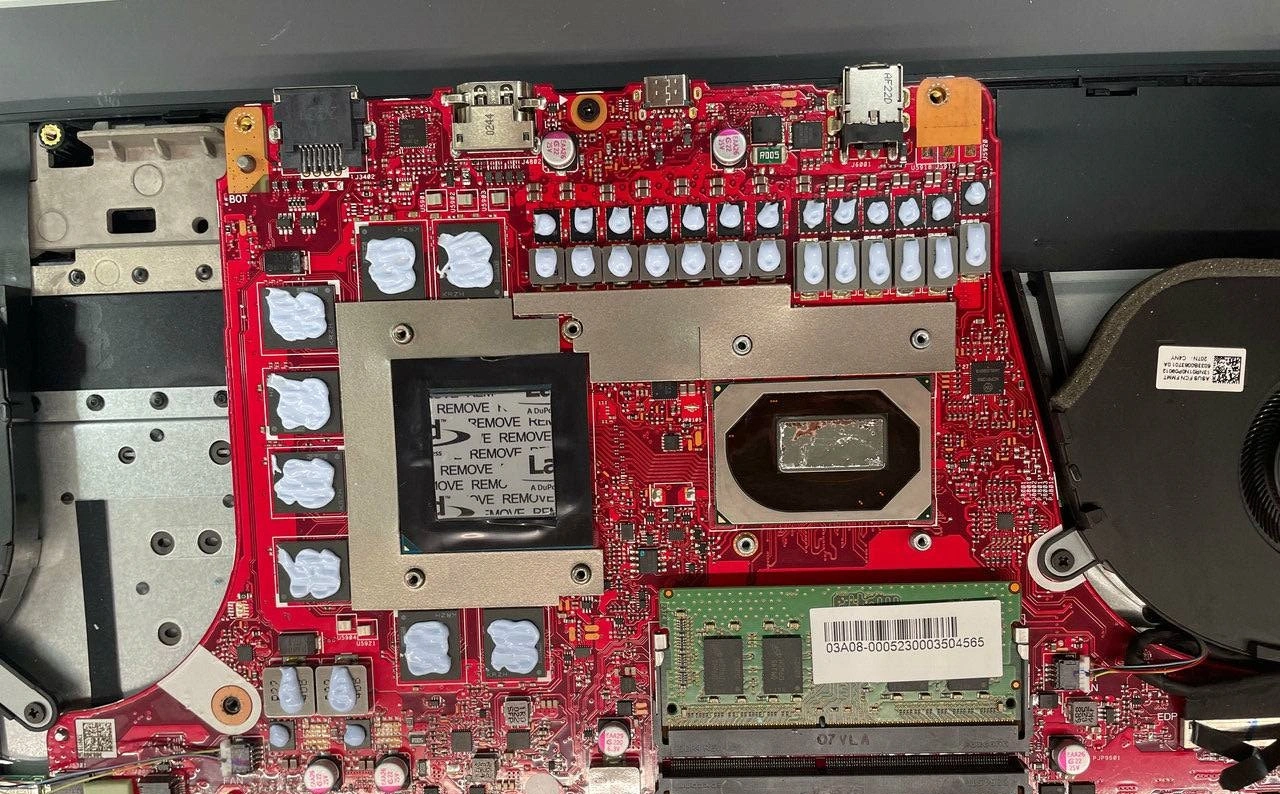

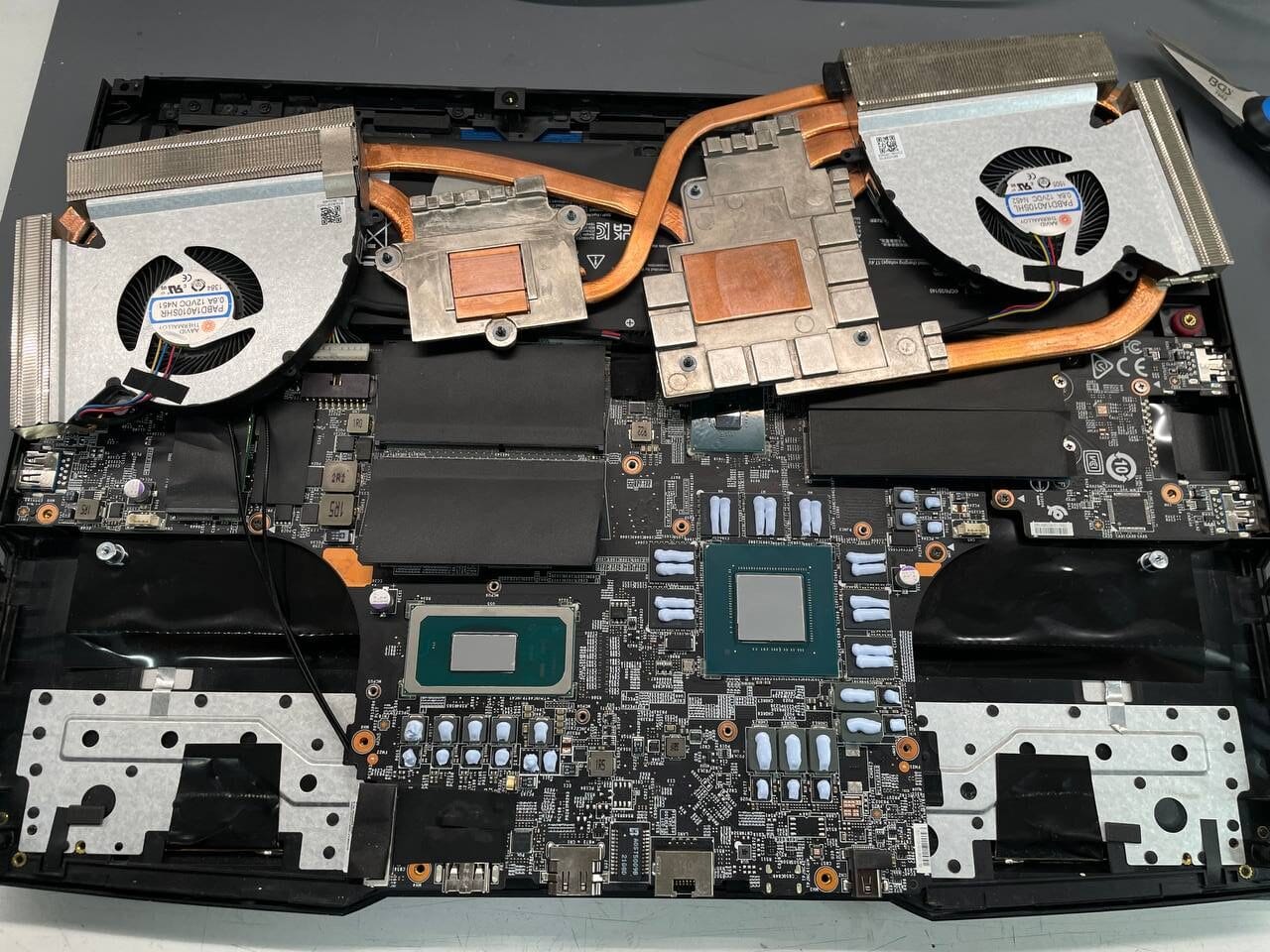

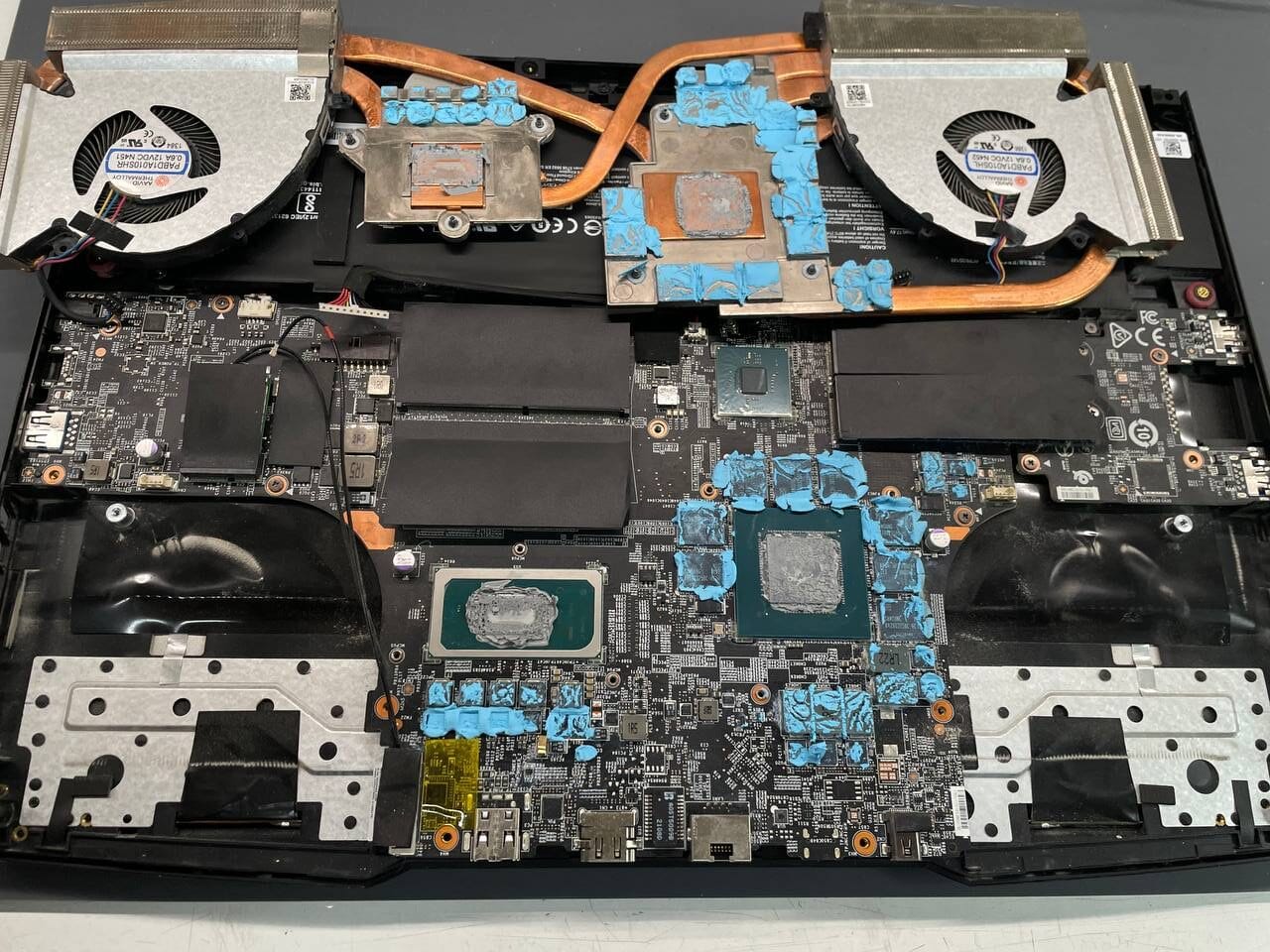

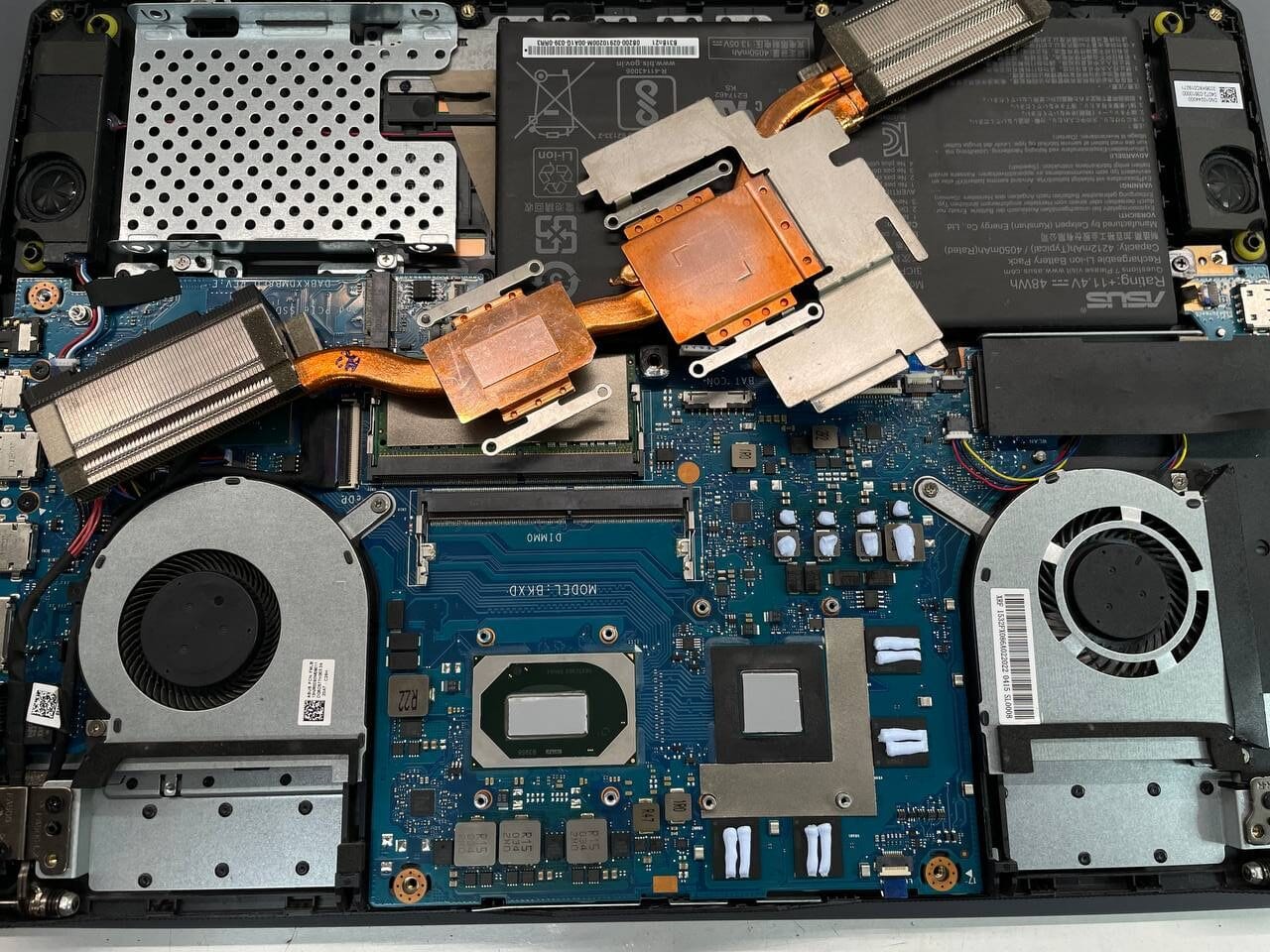

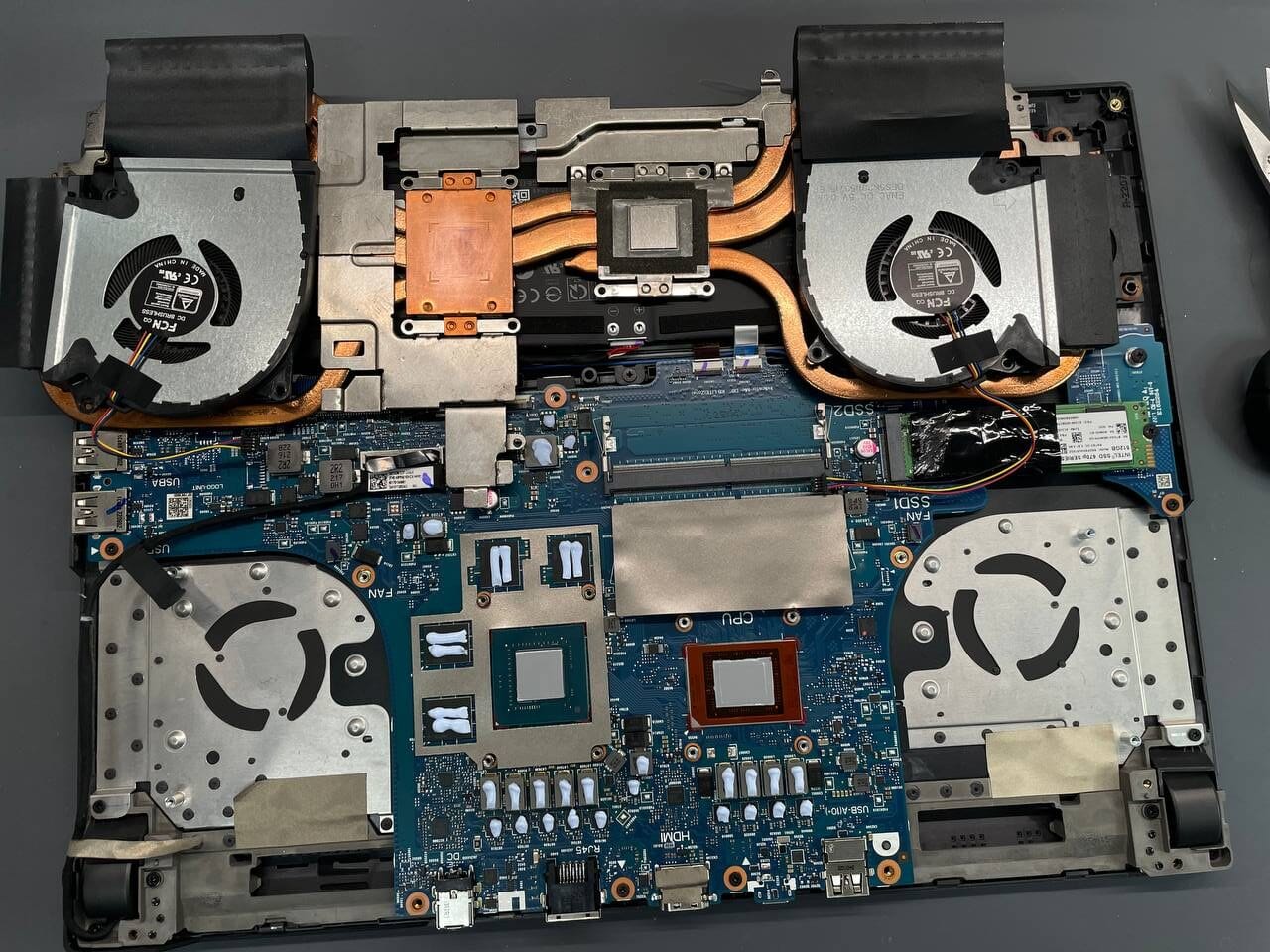

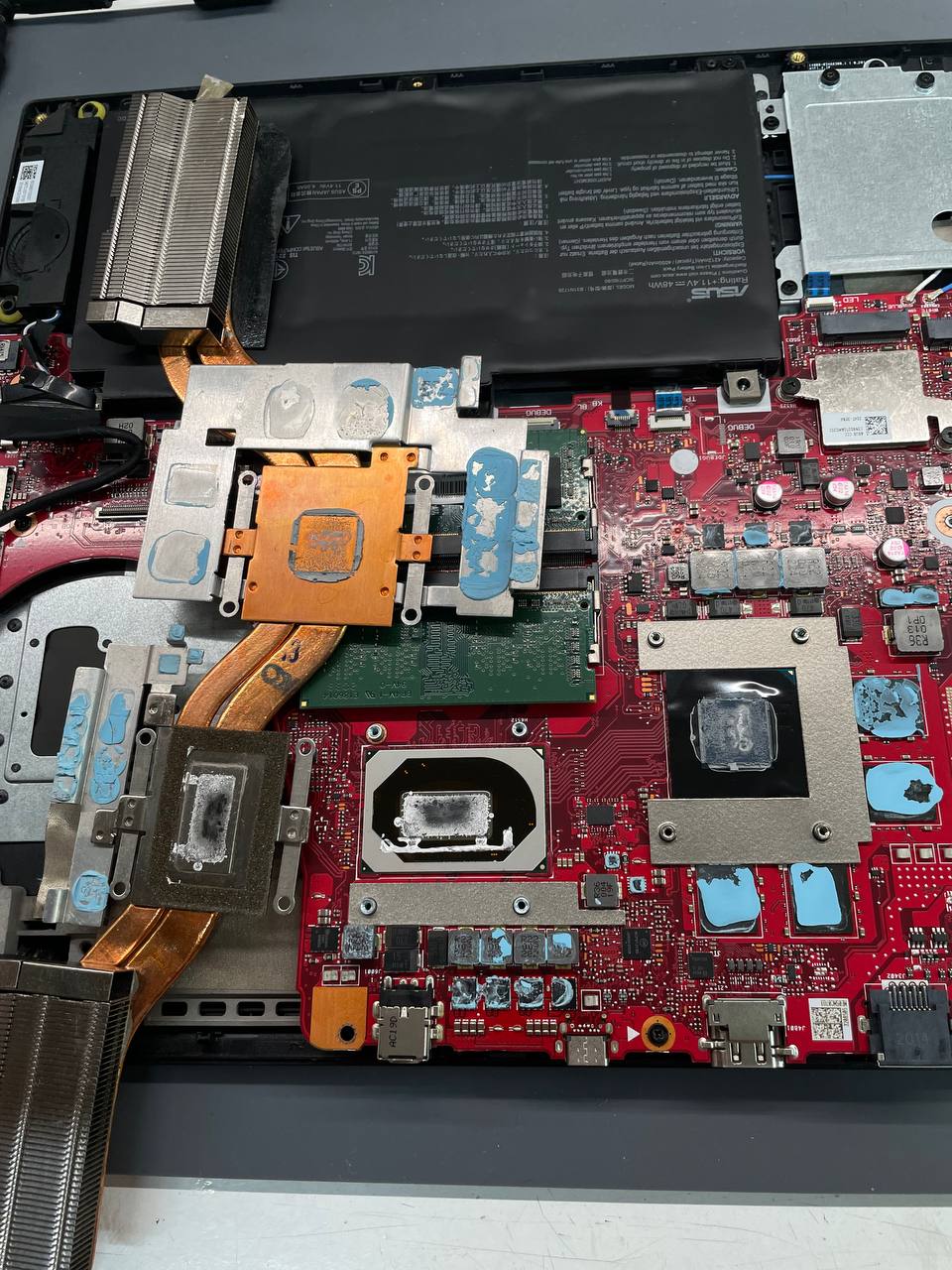

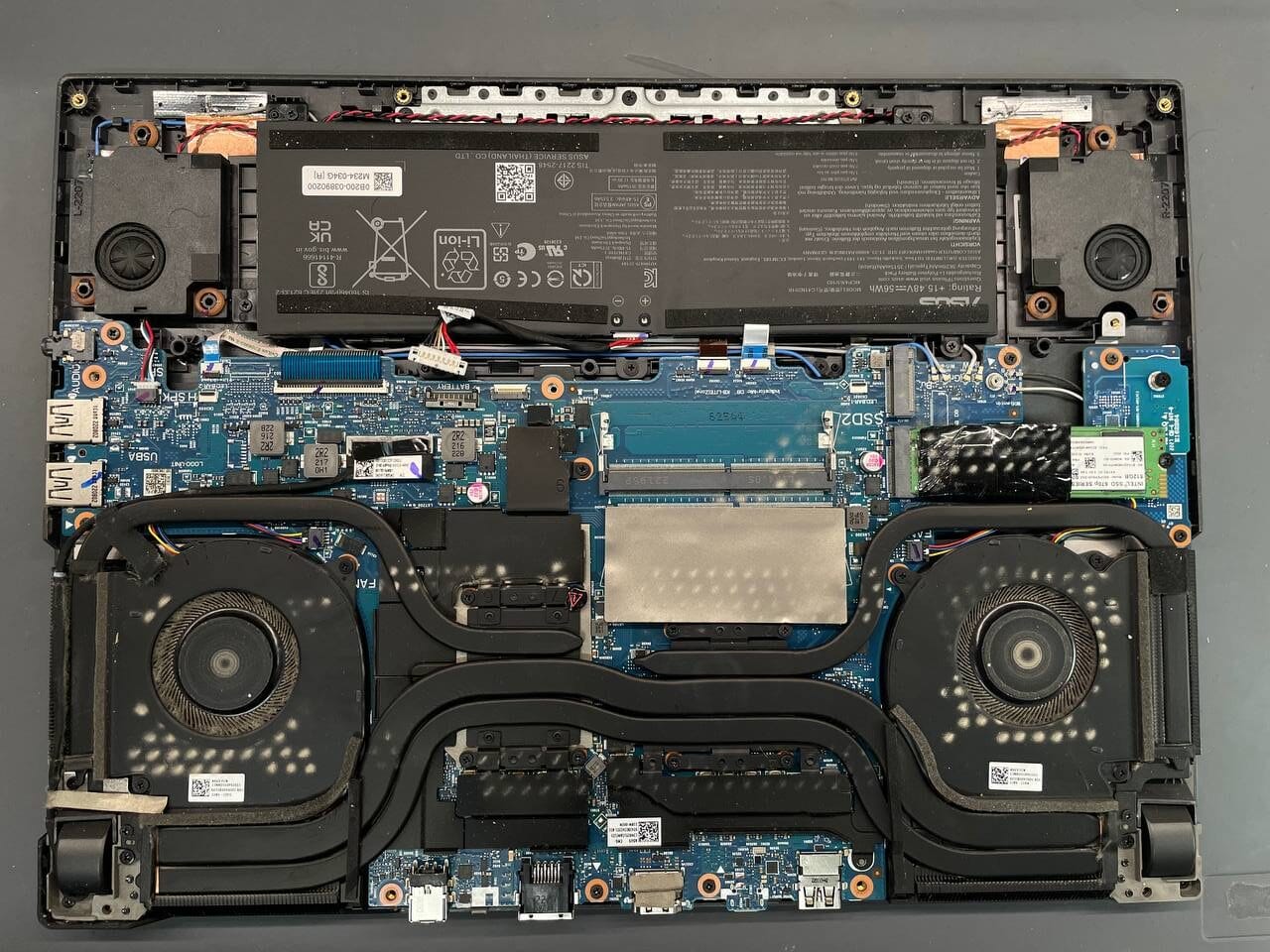

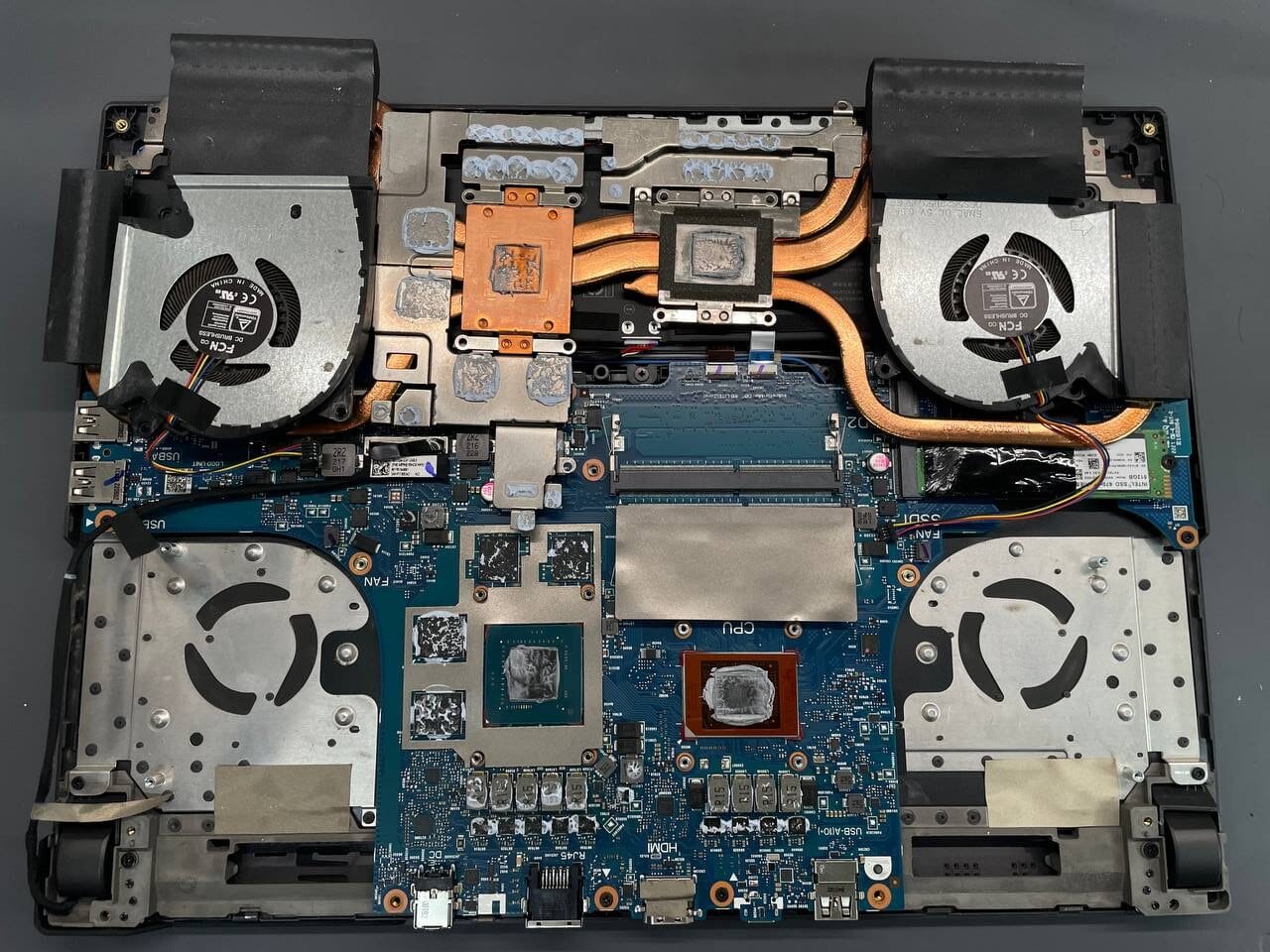

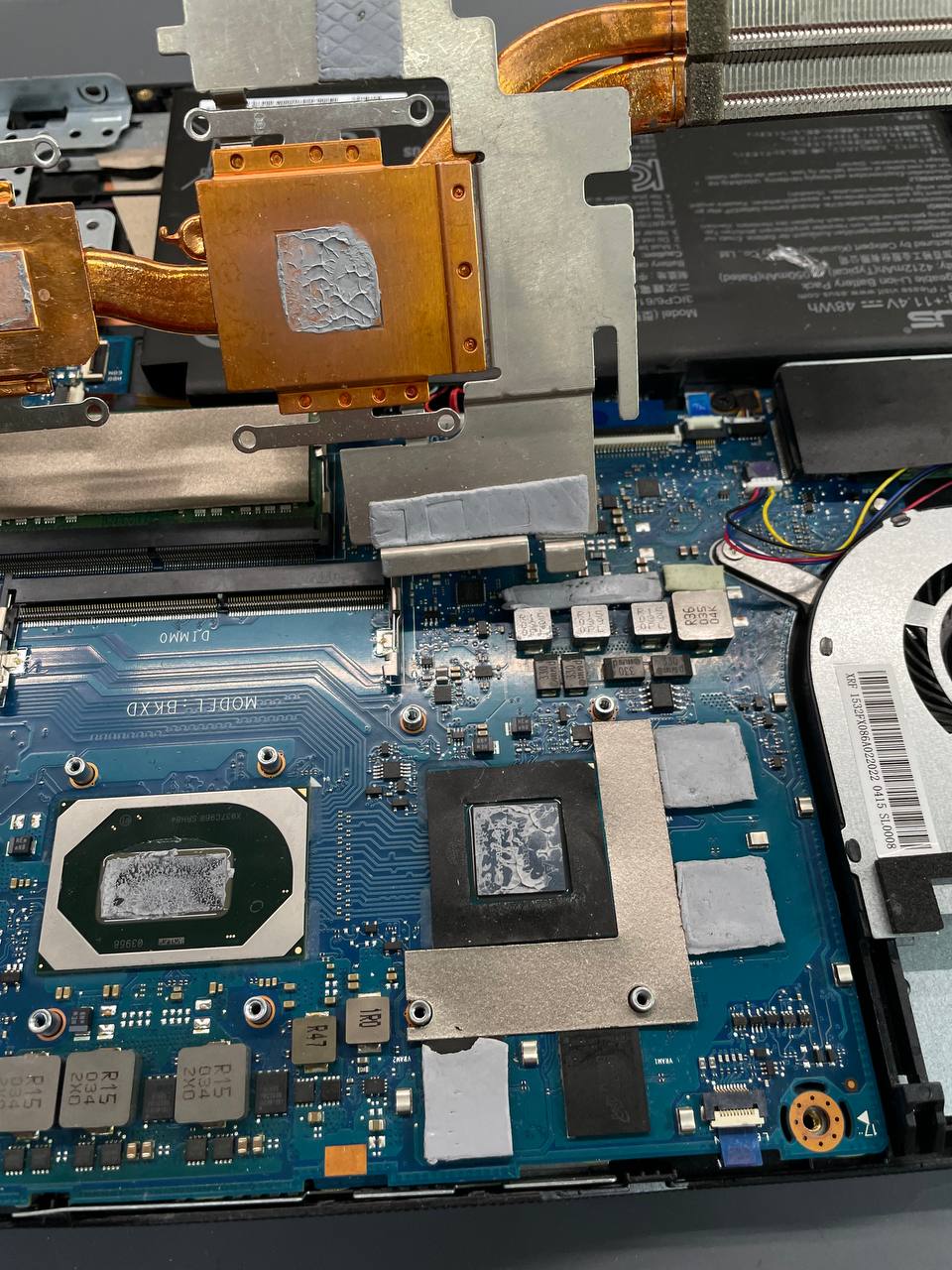

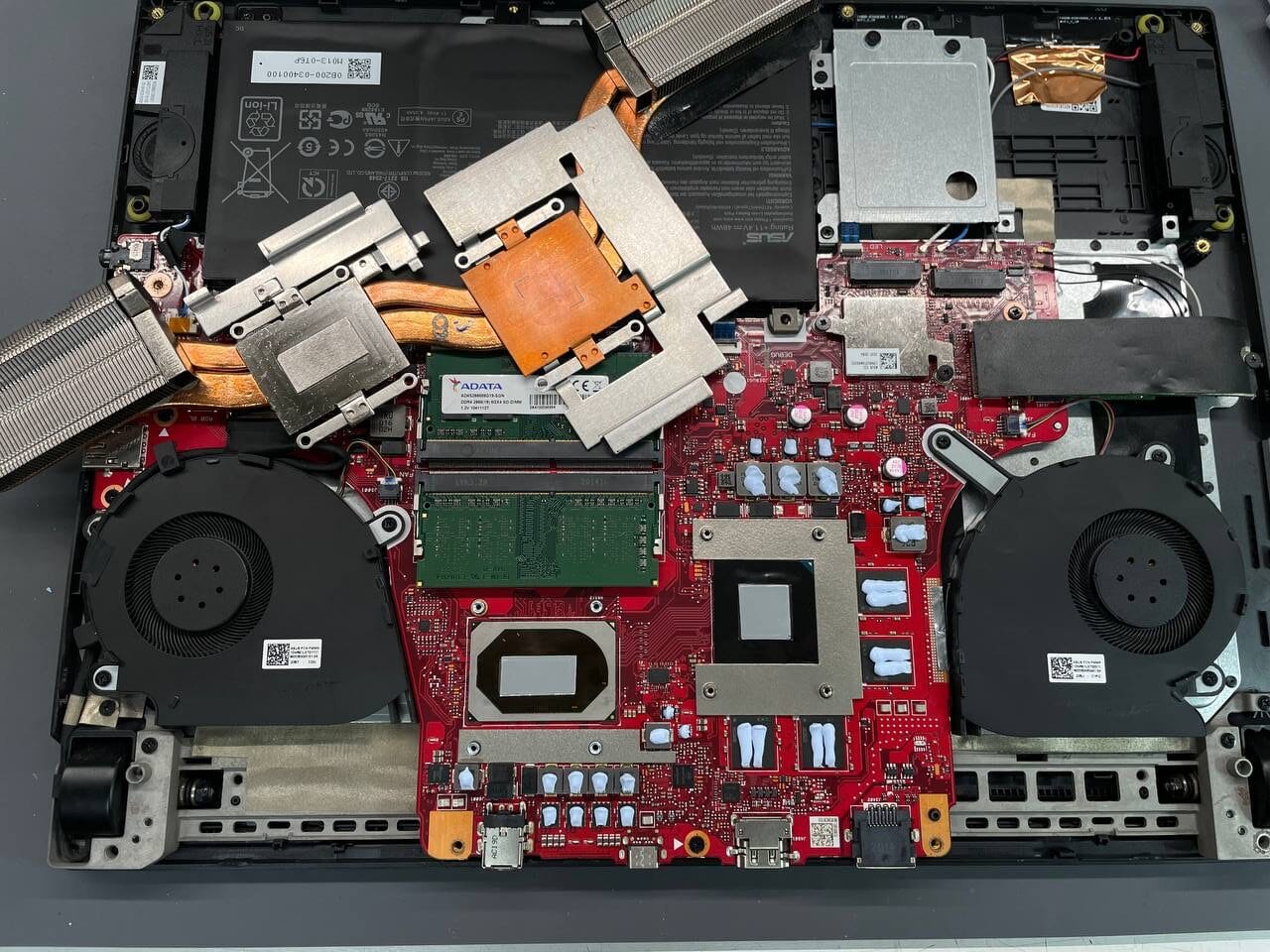

Примеры наших работ с использованием фазового перехода.
