30.01.2024

Ремонт Jabe UD-1200

    Сегодня хотим рассказать про несовсем стандартный для нас ремонт и познакомить вас с одним из наших инструментов. А именно — ремонт Jabe ud-1200 (хороший клон станции JBC с ручкой C245).

Так уж вышло, что инструмент тоже имеет свойства ломаться, но мы всегда готовы изучать новое и делиться своими знаниями с Вами.
    Итак, в один из будничных дней мы обнаружили, что станция наша работать не хочет. Ремонты ваших устройств выполнять надо,  а без качественного инструмента (в данном случае паяльника), сделать это достаточно сложно 😁.

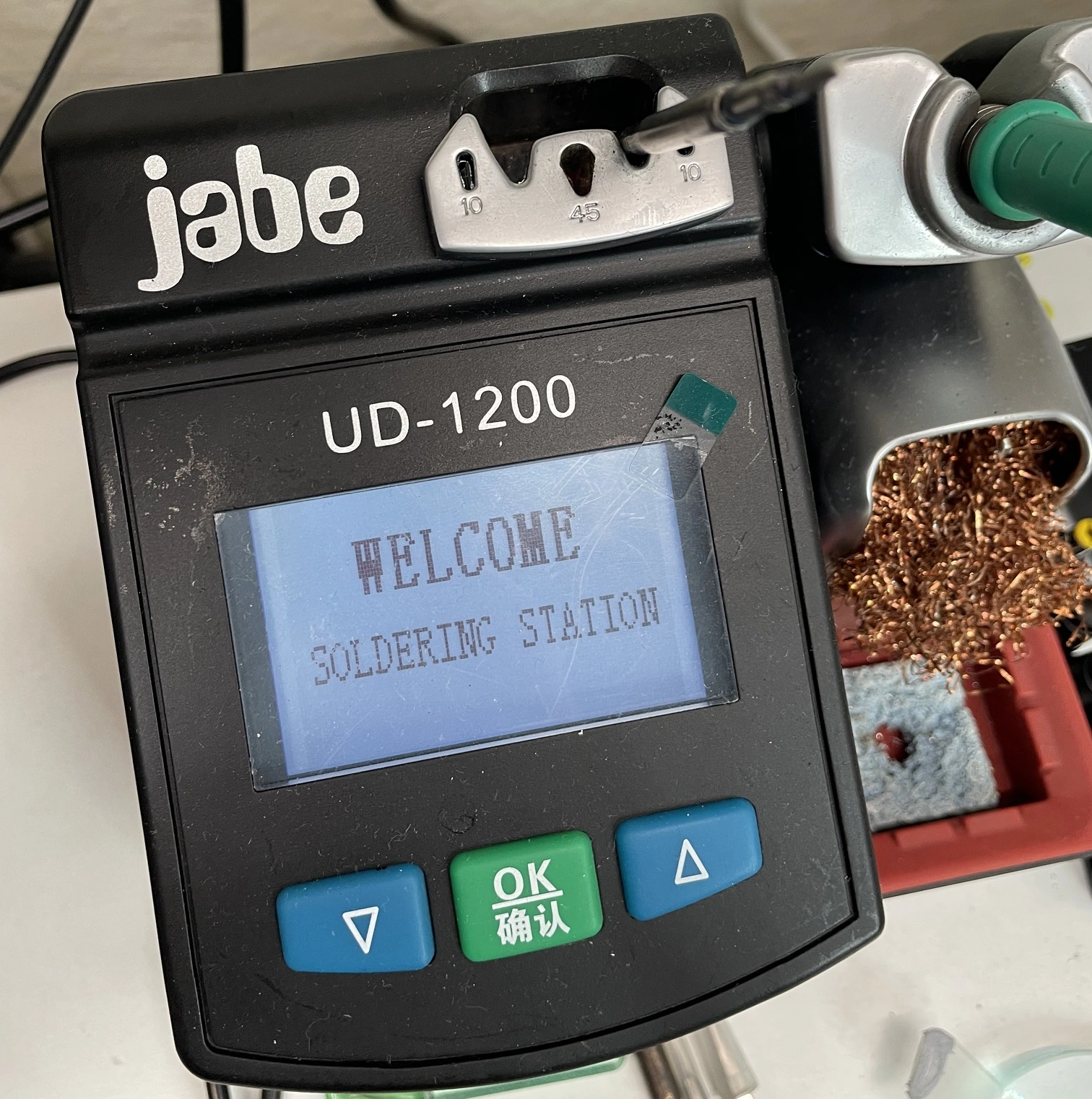

Исходные данные: при включении данная станция пишет «Welcome Soldering Station». На нажатия кнопок управления и отключение\подключение ручки не реагирует, при этом жало паяльника слегка теплое.
    Приступаем. Любой ремонт следует начинать с тщательного осмотра. Поэтому разбираем, чтобы посмотреть, что у нас внутри станции (фото трансформатора, с вашего позволения, прикреплять не будем — смотреть там не на что).

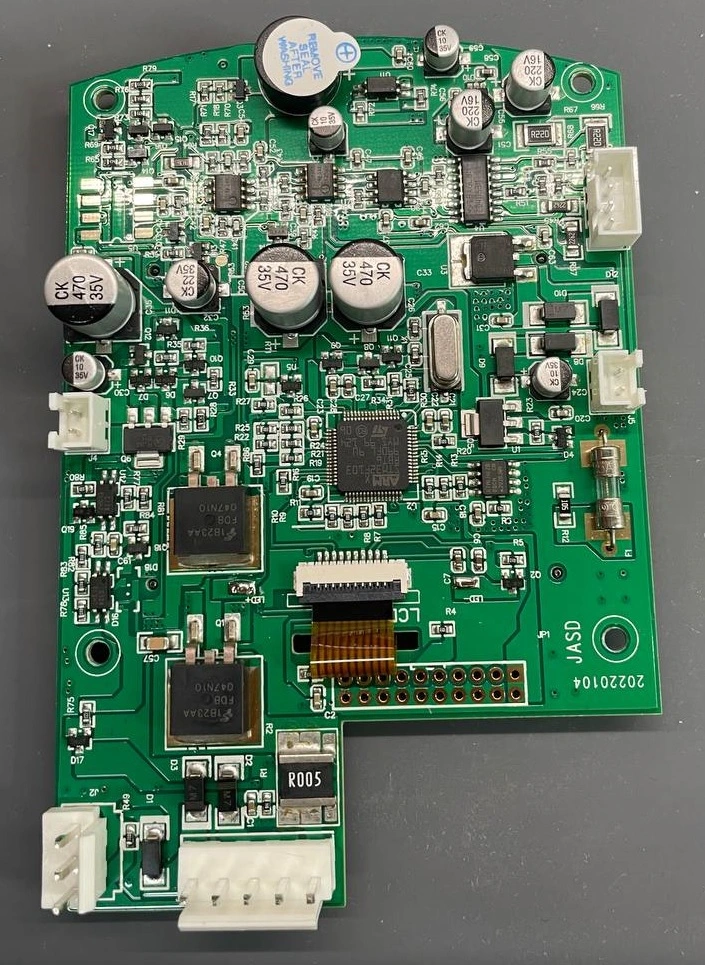

    Осматриваем плату на наличие поврежденных элементов и проверяем её на наличие подозрительных сопротивлений. Убеждаемся, что всё соответствует номиналам. Делаем заключение, что физически плата исправна.
    Чтож. Начинаем ремонт «от простого к сложному», во всяком случае для нас, а именно — к программному ремонту. За успралвение станцией у нас отвечает STM32F103RBT6, на борту так же имеется EEPROM ATMLH02808CM. Это 24я серия, а именно AT24C08.
    Пытаемся прочитать ее содержимое… неудачно… Программаторы (да, их у нас несколько) в авто режиме не могут определить тип еепромки. Пришлось читать в ручном режиме. Какие-то программаторы успешно считывали содержимое, но стереть EEPROM или что-то записать на него не могли. Один из китайских программаторов читал и записывал EEPROM, но результат оказался крайне сомнительным.
Принимаем решение слить прошивку еепромки со второй такойже станции и перезаписать в нашего подопытного, предварительно заменив еепром на AT24C256 (поставили C256, потому что других не было в наличии).
Ииииииии…… Ничего не изменилось 😁.

Следующий шаг — подключаемся к стмке:
49я нога – PA14 – CLK
46я нога – PA13 – DATA
64я нога VDD_3 – 3V
63я нога VSS – GND

    Пробуем прочитать содержимое чипа, но, увы, стоит блокировка чтения, а значит нам предстоит найти прошивку для нее, т.к. разблокировка таких типов устройств возможна только с полным стиранием внутреннего ROM.
    Хотим выразить благодарность сообществу ремонтников. Коллеги поделились с нами прошивкой для данной станции. Прошиваем нашу STM32 и уаля — всё наконец-то работает!

Спасибо за Ваше внимание. Мы снова можем выполнять ваши ремонты качественно и в срок!
